深入解析風機盤管：結構、原理及分類

01風機盤管概念

風機盤管機組簡稱風機盤管，是中央空調系統中的核心組件之一，主要負責調節室內溫度和濕度，從而提供舒適的室內環境。它的基本結構包括盤管、風機、控制器和外殼等部分。

盤管是風機盤管的核心部分，主要用于換熱；

風機則負責驅動空氣流動，以增加換熱效率；

控制器用于調節溫度和濕度，以確保室內空氣舒適度；

外殼則起到保護內部組件的作用，同時也具有美觀的效果。

02風機盤管工作原理

風機盤管的工作原理基于空氣與冷媒的熱交換。熱交換過程是通過風機驅動的強制對流來實現的。

在制冷模式下，低溫低壓的冷媒進入盤管，與室內高溫空氣進行熱交換，使得空氣被冷卻。

在制熱模式下，高溫高壓的冷媒進入盤管，與室內低溫空氣進行熱交換，使得空氣被加熱。

03風機盤管性能參數指標

風機盤管是空調系統中的末端裝置，其性能直接影響到室內空氣的溫度、濕度控制以及空氣質量。以下是評判風機盤管性能的關鍵參數：

風量（Air Flow Rate）：風機盤管的風量是指單位時間內通過盤管的空氣體積，通常以立方米每小時（m3/h）為單位。風量大小直接決定了機組的制冷或制熱能力在空間內的分布和循環效率。

制冷量/制熱量（Cooling/Heating Capacity）：制冷量指的是風機盤管在一定條件下，單位時間內從空氣中移除的熱量總量，通常以千瓦（kW）表示。制熱量則是指在冬季運行時，能夠向室內提供的熱量總量。

水流量（Water Flow Rate）：水流量對于換熱效果至關重要，它決定了通過盤管的冷卻水或熱水與空氣進行熱交換的速度和效率。

進水/出水溫度（Inlet/Outlet Water Temperature）：進水溫度是指進入風機盤管的冷凍水或熱水溫度，出水溫度則是經過熱交換后的水溫。這兩個參數直接影響了換熱效率和制冷/制熱量。

靜壓（Static Pressure）：靜壓是指風機盤管克服送風管道阻力的能力，不同型號的風機盤管有不同的靜壓等級，適用于不同壓力要求的空調系統。

噪聲（Noise Level）：風機盤管在運行過程中產生的噪音水平也是重要的性能參數之一，關系到室內環境的舒適度。（普通≤40dB(A) / 低音≤35dB(A)）

冷凝水盤設計（Condensate Pan Design）：冷凝水盤的設計影響著排水效果和防霉抗菌性能。

04風機盤管類型及適用場所

根據不同的分類方式，風機盤管有多種類型，并適用于不同場所：

深入解析風機盤管：結構、原理及分類（系列一）（溫控器廠家）

按照用途分類：

恒溫恒濕型風機盤管：適用于對室內環境溫濕度要求非常嚴格的場所，如實驗室、醫院手術室、精密儀器車間等。

冷暖型風機盤管：具備制冷和制熱雙重功能，廣泛應用于商業樓宇、辦公室、酒店客房、家庭住宅等需要全年提供舒適空調的場所。

新風型風機盤管：結合新風系統使用，能夠在調節室內溫度的同時引入新鮮空氣，常見于會議室、教室、圖書館、商場等人流量大且空氣質量要求較高的場所。

按照安裝方式分類：

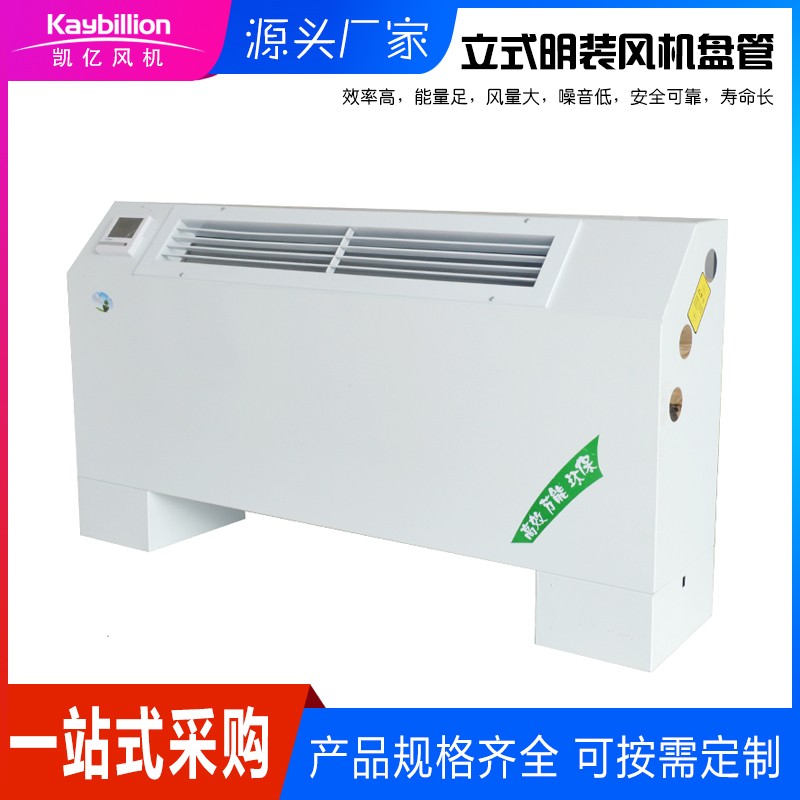

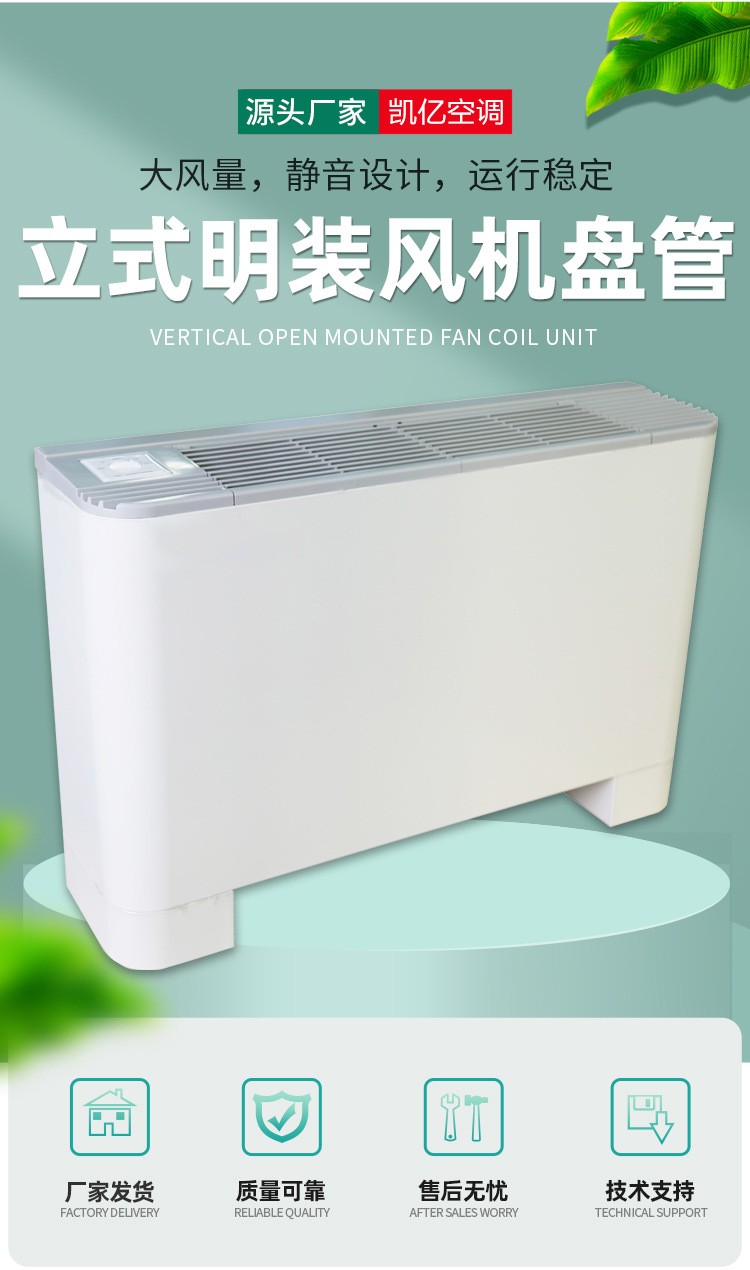

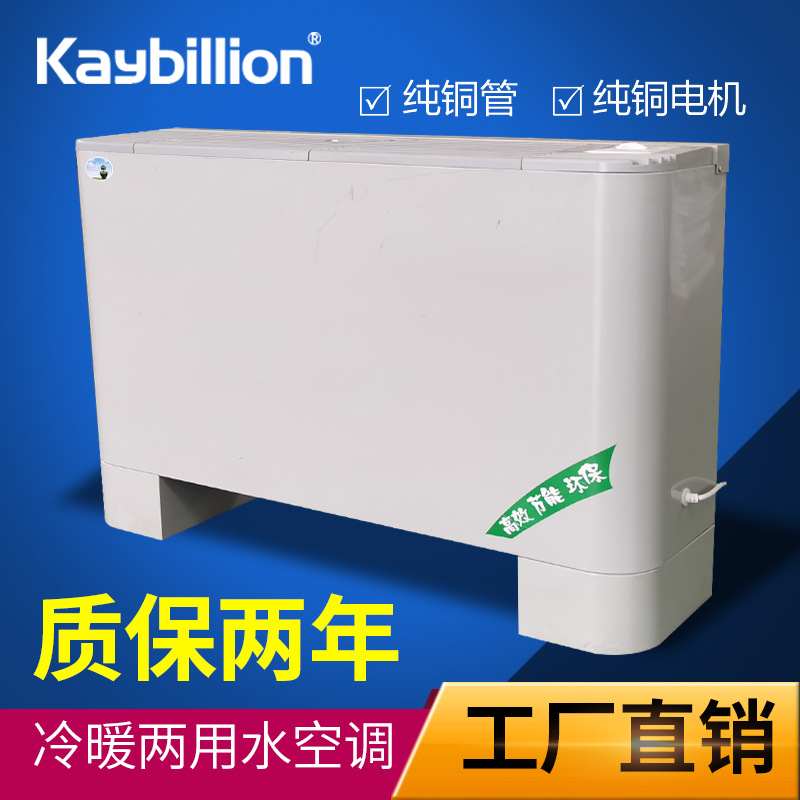

立式風機盤管：通常立式放置，占用空間相對較小，適合安裝在房間角落或狹小空間內。

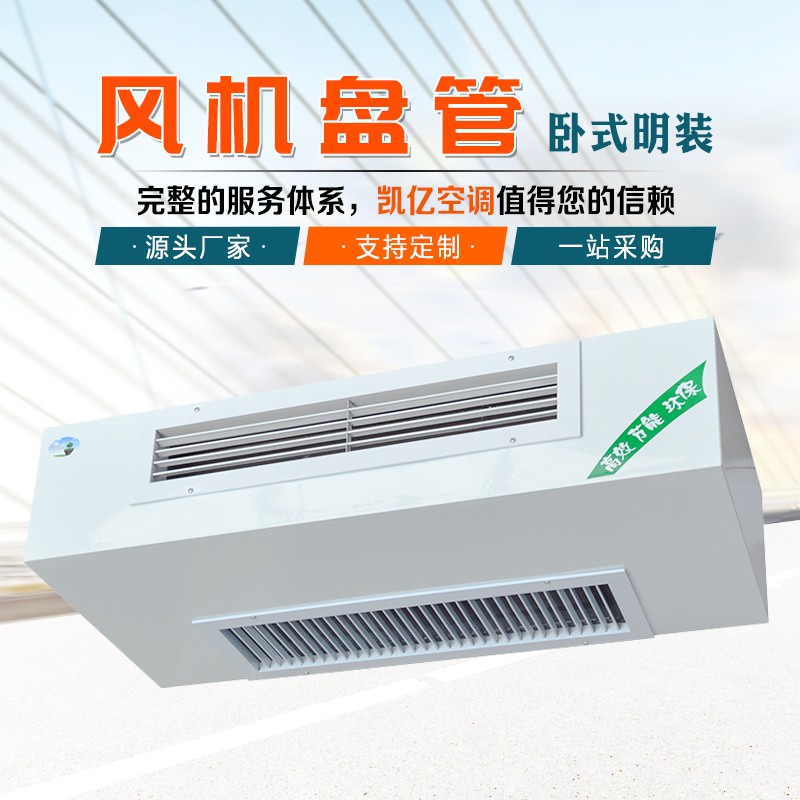

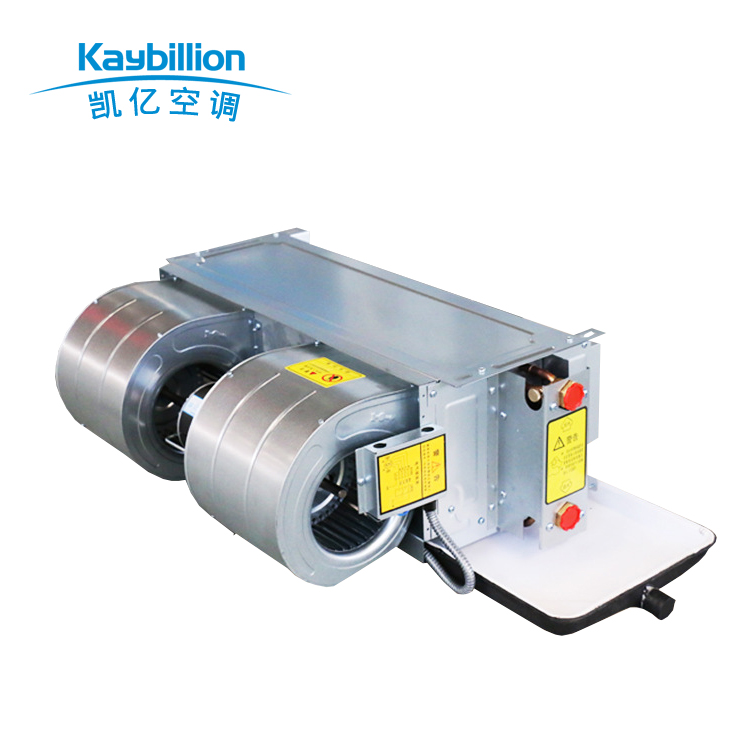

臥式風機盤管：平臥安裝，適合置于天花板吊頂內或者地板下方的空間中。

壁掛式風機盤管：直接掛在墻壁上，節省地面空間，常用于家庭臥室、小型辦公室等地方。

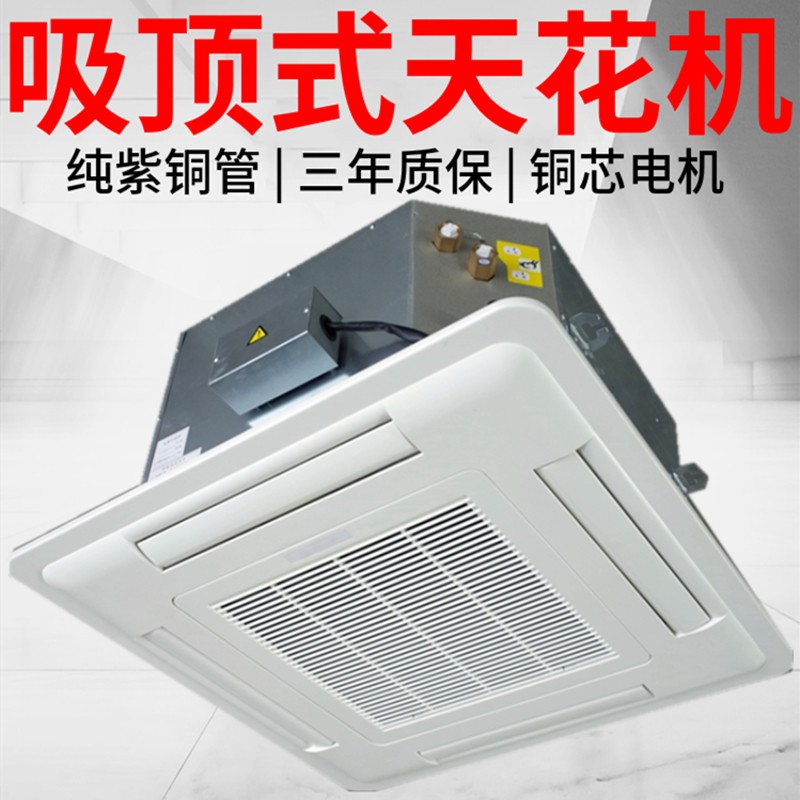

卡式風機盤管（又稱嵌入式風機盤管）：主要嵌入在天花板內部，與裝飾融為一體，既美觀又節省空間，適用于各類現代裝修風格的商用及居住空間。

===========================

凱億網宣辦：李 2024.6.14

===========================
